Проводим диагностику без дилеров
zviadiДата: Среда, 08.04.2015, 22:23 | Сообщение # 1
Город: Санкт-Петербург
Мотоцикл: Triumph Daytona 675
Группа: Модераторы
Сообщений: 6201
Сейчас: Offline
Действительно для обеих Дорсодур и Шивера.

Первое, что нужно сделать - купить диагностический кабель OBDII KKL VAG-COM 409.1 USB с чипом FTDI (именно с этим чипом!) для всех моделей концерна VAG. Стоит он порядка 30-40$, в зависимости от производителя.
Выглядит он так:



В комплекте с этим кабелем идет диск с драйверами. В принципе, они нам не понадобятся, но лишними не будут.
Покупайте кабель, который работает с CAN-шиной! Тот, который рассчитан на работу со старыми авто до 2005 года выпуска, может не сработать! Для проверки купленного Вами кабеля, смотрите программу по ссылке в самом низу этого поста.

Затем необходимо купить переходник для кабеля OBDII FIAT с 3-пиновым разъемом. Стоит он порядка 15$ и выглядит так:



Данный переходник помимо диагностического разъема имеет два зажима-крокодильчика для подключения к проводам, идущим на клеммы АКБ мотоцикла.
Купить вышеуказанные кабель и переходник можно не только в заграничных интернет-магазинах и на аукционах, но и в России. Здесь они будут стоить дороже процентов на двадцать, но зато не придется ждать.

Далее нам понадобится ноутбук с установленными на нем на выбор Windows, Mac OS или Linux.
Заходим на страницу программы GuzziDiag:

http://www.von-der-salierburg.de/download/GuzziDiag/

…и скачиваем необходимые нам драйверы для кабеля OBDII и саму программу GuzziDiag V0.47 для ОС нашего ноутбука. На данный момент 47-я версия этой программы самая последняя и свежая.
На этой же странице есть и другие программы для чтения ECU и прочего, можете скачать все программы с этого сайта и в дальнейшем проверить их возможности. Пока же вернемся к диагностике.

Снимаем седло, снимаем защитный колпачок с диагностического разъема мотоцикла и подсоединяем к нему переходник FIAT 3-pin. Зажимы-крокодильчики переходника подключаем к проводам, идущим на клеммы АКБ мотоцикла, черный - на минусовую клемму, красный – на плюсовую. Подключайте их аккуратно и надежно (и именно на клеммы кабелей, а не на клеммы АКБ), ибо разъемы миниатюрные и ими неудобно орудовать в аккумуляторном боксе. Возможно имеет смысл поставить АКБ вертикально.
После присоединения переходника FIAT 3-pin, подключаем к нему сам кабель OBDII KKL, USB-разъем кабеля вставляем в ноутбук.



В стартовом окне программы выбираем язык и марку мотоцикла "California 1400" (не забываем, что эта программа изначально создана для мотоциклов MotoGuzzi, а не для Априлий). Там же выбираем номер COM-порта, к которому подключен диагностический кабель.
Включаем зажигание, выбираем в левом верхнем углу вкладку “File”, затем нажимаем кнопку "Connect":



Программа осуществляет считывание параметров мотоцикла:



Затем в том же левом верхнем углу выбираем вкладку "View", выбираем раздел "Faults", жмем кнопку "Read" и читаем все ошибки, имеющиеся на данный момент:



Здесь же можно их стереть, нажав кнопку "Clear".
В процессе чтения ошибок и проверки диагностических параметров программа дает подсказки, когда необходимо включать-выключать зажигание и что нажимать.

После завершения всех процедур по просмотру/удалению ошибок и диагностике, желательно провести обнуление и переобучение дроссельных заслонок и рукоятки газа.
Для этого выбираем в окне программы сначала сброс всех настроек дроссельных заслонок и рукоятки газа, после сброса на приборной панели мотоцикла загорится красный треугольник с восклицательным знаком и в окне ошибок появятся ошибки обучения дроссельных заслонок и рукоятки газа, затем надо выбрать в меню обучение дроссельных заслонок, затем – обучение рукоятки газа. Все это выполнять именно в таком порядке, не наоборот. После этих процедур красный восклицательный знак на приборке гаснет и мотоцикл готов к использованию.
Машем дилеру ручкой и улыбаемся. В принципе, можно вместо махания ручкой показать им большой и жирный фак, и при этом не улыбаться...

Взято отсюда: http://www.apriliaforum.com/forums....uro-750
Cписок кодов ошибок, чтобы их не искать в сервис-мануалах:

P0105 Front cylinder air pressure sensor P0105 - short circuit to positive / open circuit, short circuit to
P0106 Rear cylinder air pressure sensor P0106 - short circuit to positive / open circuit, short circuit to neg-
P0107 Front cylinder air pressure sensor P0107 - signal not valid.
P0108 Rear cylinder air pressure sensor P0108 - signal not valid.
P0110 Air temperature sensor P0110 - open circuit, shorted to positive / shorted to negative.
P0115 Engine temperature sensor P0115 - open circuit, shorted to positive / shorted to negative.
P0116 Engine temperature sensor P0116 - signal not valid.
P0120 Potentiometer 1 sensor, front throttle position P0120
P0121 Potentiometer 1 sensor, front throttle position P0121 - signal not valid.
P0122 Potentiometer 2 sensor, front throttle position P0122
P0123 Potentiometer 2 sensor, front throttle position P0123 - signal not valid.
P0124 Front throttle valve position sensors P0124 - illogical signal.
P0125 Potentiometer 1 sensor, rear throttle position P0125
P0126 Potentiometer 1 sensor, rear throttle position P0126 - signal not valid.
P0127 Potentiometer 2 sensor, rear throttle position P0127
P0128 Potentiometer 2 sensor, rear throttle position P0128 - signal not valid.
P0129 Rear throttle position sensors P0129 - illogical signal.
P0130 Lambda probe P0130 - Shorted to positive.
P0130 Lambda probe P0130 - shorted to positive / circuit, shorted to negative
P0134 Lambda probe P0134 - voltage without variation.
P0135 Lambda probe heating P0135 - shorted to positive / open circuit, shorted to negative.
P0150 Left side throttle grip position sensor track A P0150- short circuit to positive / open circuit, short
P0151 Left side Throttle Grip Position sensor - track B P0151- short circuit to positive / open circuit, short
P0152 Right side Throttle Grip Position sensor - track C P0152- short circuit to positive / open circuit, short
P0153 Right side Throttle Grip Position sensor - track D P0153 - short circuit to positive / open circuit, short
P0154 Left side Throttle Grip Position (tracks A-В) P0154 - illogical signals.
P0155 Right side Throttle Grip Position (tracks C-D) P0155 - illogical signal.
P0156 Throttle Grip position P0156 - illogical signal.
P0160 Front throttle Limp Home self-acquisition P0160 - test failed.
P0161 Front throttle mechanical springs self-acquisition P0161 - test failed.
P0162 Front throttle minimum mechanical position self-acquisition P0162 - test failed.
P0163 Detection of front throttle valve Recovery conditions (air To,water To) P0163 - possible presence
P0164 Front throttle supply voltage during self-acquisition P0164
P0165 Front throttle first self-learning NOT performed P0165 - test not carried out.
P0166 Front throttle control circuit P0166
P0167 Front throttle position error P0167 - misalignment between control and activation.
P0180 Rear throttle Limp Home self-acquisition P0180 - test failed.
P0181 Rear throttle mechanical spring self-acquisition P0181 - test failed.
P0182 Rear throttle minimum mechanical position self-acquisition P0182 - test failed.
P0183 Detection of the rear throttle Recovery conditions (air To, water To) P0183 - possible presence of
P0184 Rear throttle supply voltage during self-acquisition P0184
P0185 Rear throttle first self-acquisition NOT performed P0185 - test not carried out.
P0186 Rear throttle control circuit P0186
P0187 Rear throttle position error P0187 - misalignment between control and activation.
P0201 Front cylinder injector P0201 - shorted to positive / shorted to negative / open circuit.
P0202 Front cylinder injector P0202 - See front injector
P0210 Error for unexpected intake air in the front cylinder manifold P0210 - signal not valid.
P0211 Error for unexpected intake air in the rear cylinder manifold P0211 - signal not valid.
P0215 Estimation error for front cylinder intake manifold pressure P0215 - pressure too high/pressure
P0216 Estimation error for rear cylinder intake manifold pressure P0216 - pressure too high/pressure too
P0217 Pressure too low at front cylinder manifold error P0217 - signal not valid.
P0218 Pressure too low at rear cylinder manifold error P0218 - signal not valid.
P0230 Fuel pump relay control P0230
P0336 Engine speed sensor P0336 - Synchronism lost
P0352 Rear coil P0352- shorted to positive / open circuit, shorted to negative.
P0480 Cooling fan relay P0480 - shorted to positive
P0500 Sensor/vehicle speed signal P0500 - over maximum limit/ signal not valid.
P0601 EEPROM Error P0601 - circuit not operational.
P0601 RAM Error P0601 - circuit not operational.
P0605 ROM Error P0605 - circuit not operational.
P0607 A/D converter P0607- circuit not operational.
P0608 Level 2 safety reset P0608
P0609 Safety Engine Stop P0609
P0610 Reset lines error P0610- circuit not operational


Программа для проверки совместимости диагностических кабелей и GuzziDiag:
http://www.von-der-salierburg.de/downloa.....01.zip

За наводку на ветку форума AF1 спасибо нашему форумчанину MegaDED, за предоставленный ноутбук и помощь в диагностике - форумчанину Viper, за ссылку на программу для проверки диагностических кабелей - форумчанину Alternaite.
Прикрепления: 8707714.jpg(35.2 Kb) · 9912127.jpg(63.6 Kb) · 1734016.jpg(248.5 Kb) · 1850684.jpg(120.8 Kb) · 2524266.jpg(125.8 Kb) · 8004475.jpg(123.4 Kb) · 7337767.jpg(124.3 Kb) · 3360212.jpg(75.2 Kb)


Yamaha FZR400RR=>Honda VTR1000SP1=>Aprilia RSV1000R=>Aprilia Dorsoduro 1200 + KTM 990 Super Duke=>EBR 1190RX + Kawasaki Z1000=>Triumph Daytona 675 '06=>Triumph Daytona 675 '13

zviadiДата: Понедельник, 11.05.2015, 10:37 | Сообщение # 16
Город: Санкт-Петербург
Мотоцикл: Triumph Daytona 675
Группа: Модераторы
Сообщений: 6201
Сейчас: Offline
Описание лота внимательно читай, а не заголовок ибейный. Там в этом заголовке что угодно может быть написано для привлечения внимания. По второй ссылке чип FT232, по третьей ссылке кабель с правильным чипом.
Почему такая низкая цена по третьей ссылке - не знаю. Радоваться надо... Только одно "но" - там в описании сказано, что CAN-шина не поддерживается. Может все-таки тоже чип не тот?


Yamaha FZR400RR=>Honda VTR1000SP1=>Aprilia RSV1000R=>Aprilia Dorsoduro 1200 + KTM 990 Super Duke=>EBR 1190RX + Kawasaki Z1000=>Triumph Daytona 675 '06=>Triumph Daytona 675 '13

LonerДата: Понедельник, 11.05.2015, 11:21 | Сообщение # 17
Город: Рига
Мотоцикл: Aprilia Dorsoduro 750
Группа: Проверенные
Сообщений: 45
Сейчас: Offline
Цитата zviadi ()
Тока одно "но" - там в описании сказано, что CAN-шина не поддерживается. Может все-таки тоже чип не тот?

А должна поддерживаться? Я просто в этом вообще ничего не понимаю. sad

zviadiДата: Понедельник, 11.05.2015, 11:34 | Сообщение # 18
Город: Санкт-Петербург
Мотоцикл: Triumph Daytona 675
Группа: Модераторы
Сообщений: 6201
Сейчас: Offline
Вообще на всех наших мотоциклах CAN-шина...

Yamaha FZR400RR=>Honda VTR1000SP1=>Aprilia RSV1000R=>Aprilia Dorsoduro 1200 + KTM 990 Super Duke=>EBR 1190RX + Kawasaki Z1000=>Triumph Daytona 675 '06=>Triumph Daytona 675 '13

Medved_poloskunДата: Вторник, 02.06.2015, 23:08 | Сообщение # 19
Город: Санкт-Петербург
Мотоцикл: Aprilia SXV 550, Aprilia Dorsoduro
Группа: Проверенные
Сообщений: 9
Сейчас: Offline

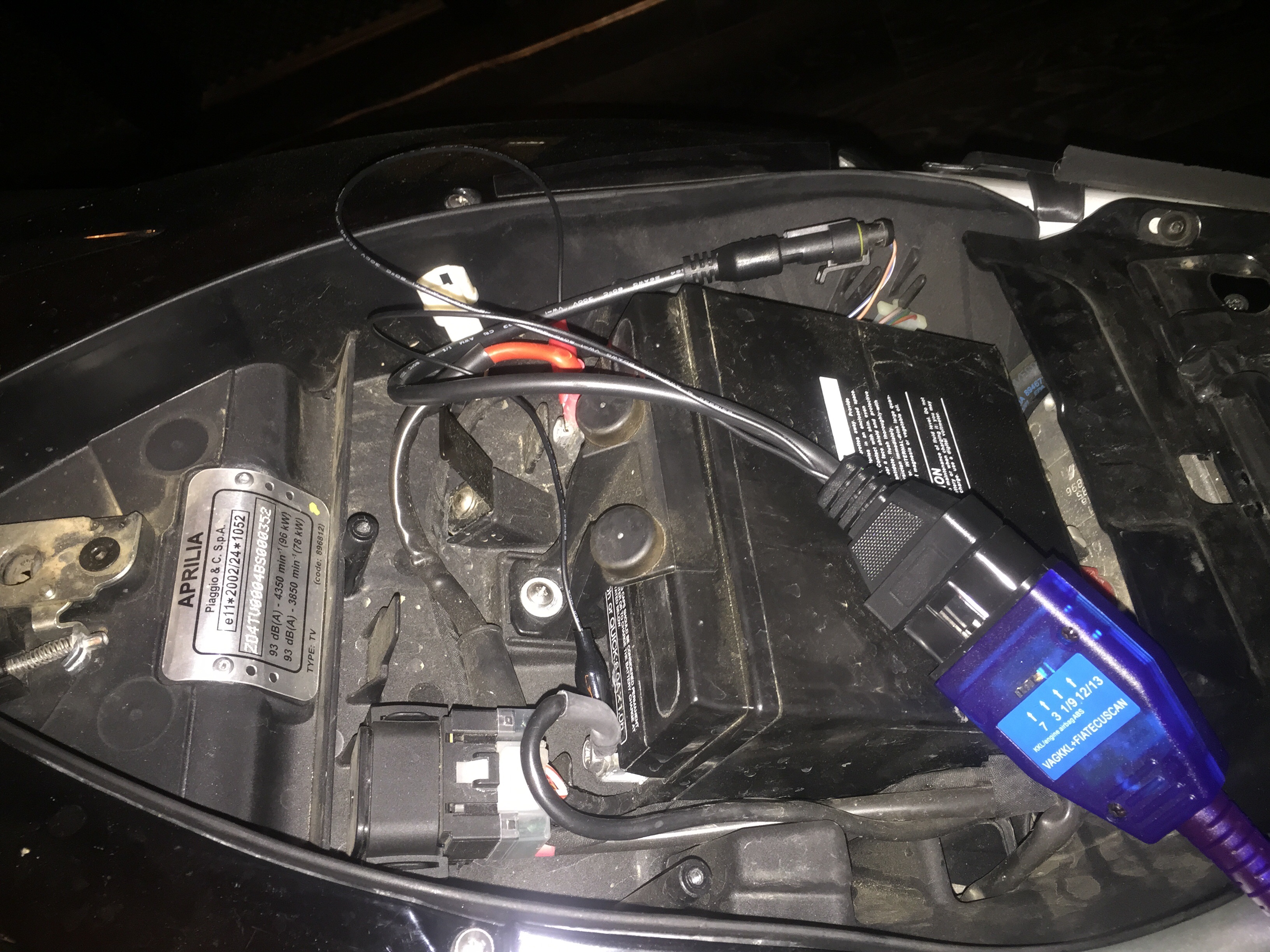

На Дорсе с 2000 км пробега загорелся URGENT SERVICE. Решил самостоятельно провести диагностику. По описанному сценарию подключил все необходимое. Процесс остановился на окне с надписью "Ignition off". В чем может быть проблема? Подключаем к Mac. Obd2 usb кабель на FTDI. (На нем есть переключатель 7,3,1/9,12/13 - в каком положении должен быть?)

Прикрепления: 0728432.jpg(1.95 Mb)

zviadiДата: Среда, 03.06.2015, 09:34 | Сообщение # 20
Город: Санкт-Петербург
Мотоцикл: Triumph Daytona 675
Группа: Модераторы
Сообщений: 6201
Сейчас: Offline
Положения переключателя пофиг, это важно для автомобилей с подушками безопасности и прочим оборудованием.
У меня такой же кабель.

Цитата Medved_poloskun ()
Процесс остановился на окне с надписью "Ignition off"


Это подсказка программы - выключить зажигание.
Делай все так, как пишет прога. Она нашла порт, в который включен кабель?


Yamaha FZR400RR=>Honda VTR1000SP1=>Aprilia RSV1000R=>Aprilia Dorsoduro 1200 + KTM 990 Super Duke=>EBR 1190RX + Kawasaki Z1000=>Triumph Daytona 675 '06=>Triumph Daytona 675 '13

Medved_poloskunДата: Четверг, 04.06.2015, 19:08 | Сообщение # 21
Город: Санкт-Петербург
Мотоцикл: Aprilia SXV 550, Aprilia Dorsoduro
Группа: Проверенные
Сообщений: 9
Сейчас: Offline
Порт не нашла. В окне "com" пусто. Будем пробовать Виндоуз.

Добавлено (04.06.2015, 19:08)
---------------------------------------------
Колдуем второй день безрезультатно. На винде ком порт видит, на шнуре загорается диод, но мот не отображается. Пробовали разные компы, разные мотоциклы (на sxv это вообще работает?)


zviadiДата: Пятница, 05.06.2015, 09:21 | Сообщение # 22
Город: Санкт-Петербург
Мотоцикл: Triumph Daytona 675
Группа: Модераторы
Сообщений: 6201
Сейчас: Offline
Цитата Medved_poloskun ()
на sxv это вообще работает?


Нет.

Цитата Medved_poloskun ()
На винде ком порт видит, на шнуре загорается диод, но мот не отображается


А в чем заключается "неотображение" мотоцикла?

Драйвера все скачал и установил? Модель мотоцикла "California 1400" выбрал?
Иногда программа подвисает. Если не получится со второго раза ее загрузить и все вышеперечисленное сделано правильно, то я даже не знаю, в чем проблема.

Цитата Medved_poloskun ()
На Дорсе с 2000 км пробега загорелся URGENT SERVICE


Релюху проверь, которая расположена сразу за блоком вспомогательных предохранителей.


Yamaha FZR400RR=>Honda VTR1000SP1=>Aprilia RSV1000R=>Aprilia Dorsoduro 1200 + KTM 990 Super Duke=>EBR 1190RX + Kawasaki Z1000=>Triumph Daytona 675 '06=>Triumph Daytona 675 '13

viperДата: Пятница, 05.06.2015, 11:09 | Сообщение # 23
Город: Санкт-Петербург
Мотоцикл: PEGASO 650 STRADA=>Dorsoduro 750
Группа: Проверенные
Сообщений: 644
Сейчас: Offline
Цитата Medved_poloskun ()
но мот не отображается.


Что-то вы там не так делаете, у нас с первого раза все получилось. Посмотрите еще раз внимательнее алгоритм действий.
Надо было наверно на видео записать, что как делать. Чтоб наглядней было.

LonerДата: Понедельник, 24.08.2015, 08:28 | Сообщение # 24
Город: Рига
Мотоцикл: Aprilia Dorsoduro 750
Группа: Проверенные
Сообщений: 45
Сейчас: Offline
Пишу запоздалый отчёт.
Кабеля работают, всё ок. Подключил и запустил программу без проблем. Ошибок ни текущих, ни в памяти не было. Посмотрел всякие параметры, обнулил заслонки и ручку газа.
Единственное, что не получилось - это считывать параметры при работающем двигателе. Программа почему-то виснет, как только завожу мотор.

zviadiДата: Понедельник, 24.08.2015, 08:45 | Сообщение # 25
Город: Санкт-Петербург
Мотоцикл: Triumph Daytona 675
Группа: Модераторы
Сообщений: 6201
Сейчас: Offline
Было такое один раз. Закрытие и повторный запуск диагностической программы помог.

Yamaha FZR400RR=>Honda VTR1000SP1=>Aprilia RSV1000R=>Aprilia Dorsoduro 1200 + KTM 990 Super Duke=>EBR 1190RX + Kawasaki Z1000=>Triumph Daytona 675 '06=>Triumph Daytona 675 '13

ManzonДата: Понедельник, 28.11.2016, 23:42 | Сообщение # 26
Город: Saratov
Мотоцикл: Aprilia Dorsoduro 750
Группа: Проверенные
Сообщений: 13
Сейчас: Offline
Всем привет! Недавно стал счастливым обладателем Дорсы 750, возникла проблема - периодически загорается сообщение "Urgent Service", через раз примерно после запуска двигателя, решил продиагностировать, купил нужные (см. выше) провода, прогу скачал, но как правильно законектить - так и не понял. Как на картинке выше не допетрил подключение. Кто может помочь в данном вопросе? Заранее всем благодарен))

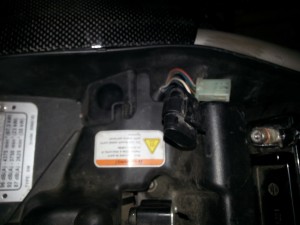

П.С.: подходящую фишку под разъем нашел только такую (на фото видно)

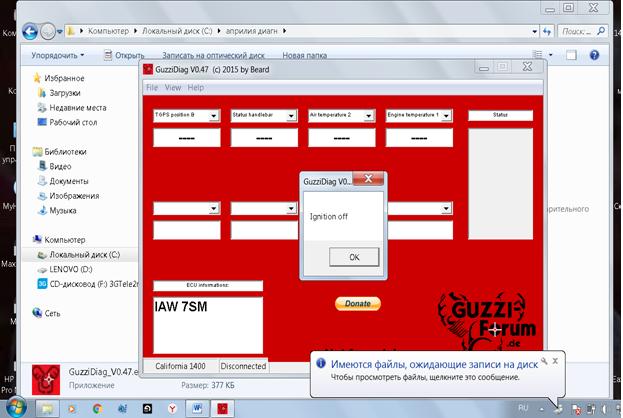

Прикрепления: 9497949.jpg(1.72 Mb) · 2745677.jpg(46.0 Kb)

zviadiДата: Вторник, 29.11.2016, 08:34 | Сообщение # 27
Город: Санкт-Петербург
Мотоцикл: Triumph Daytona 675
Группа: Модераторы
Сообщений: 6201
Сейчас: Offline
На первой картинке как раз и сфотографирован диагностический разъем, на второй - программа тебе пишет "Выключи зажигание".

Yamaha FZR400RR=>Honda VTR1000SP1=>Aprilia RSV1000R=>Aprilia Dorsoduro 1200 + KTM 990 Super Duke=>EBR 1190RX + Kawasaki Z1000=>Triumph Daytona 675 '06=>Triumph Daytona 675 '13

ManzonДата: Вторник, 29.11.2016, 20:44 | Сообщение # 28
Город: Saratov
Мотоцикл: Aprilia Dorsoduro 750
Группа: Проверенные
Сообщений: 13
Сейчас: Offline
То есть просто следовать инструкциям программы и все получится? Примерный хотя бы алгоритм какой? Включил прогу-включил зажигание-подождал пока что-то там произойдет-и т.д...
У меня просто такая ситуация, что я подсоединил провода, следовал инструкциям, а потом появилась надпись "Выключить зажигание" и ничего далее не произошло, именно самого считывания параметров и иной инфы. Пробовать перезагружать прогу или что?

zviadiДата: Вторник, 29.11.2016, 22:35 | Сообщение # 29
Город: Санкт-Петербург
Мотоцикл: Triumph Daytona 675
Группа: Модераторы
Сообщений: 6201
Сейчас: Offline
Цитата Manzon ()
То есть просто следовать инструкциям программы и все получится? Примерный хотя бы алгоритм какой? Включил прогу-включил зажигание-подождал пока что-то там произойдет-и т.д...


Ты вообще заглавный пост читал? Там весь алгоритм подробно описан.
Все должно получаться легко и просто, если куплены правильные кабели и все делать по порядку.

Цитата Manzon ()
Пробовать перезагружать прогу или что?


Программа нашла COM-порт?


Yamaha FZR400RR=>Honda VTR1000SP1=>Aprilia RSV1000R=>Aprilia Dorsoduro 1200 + KTM 990 Super Duke=>EBR 1190RX + Kawasaki Z1000=>Triumph Daytona 675 '06=>Triumph Daytona 675 '13

ManzonДата: Воскресенье, 11.12.2016, 15:03 | Сообщение # 30
Город: Saratov
Мотоцикл: Aprilia Dorsoduro 750
Группа: Проверенные
Сообщений: 13
Сейчас: Offline
Конечно читал, делал строго все как описано, но результата пока никакого(( СОМ-порт видит, отображает даже номера портов, если из одного в другой переставляешь. Грешу на переходник сам, может в нем что-то не так... Провод диагностический точно исправен.
По поводу работы проги. Делаю все как написано, нажал "connect" - включил зажигание, прога через секунд 5-6 уже пишет что надо выключить зажигание, я выключаю и все, дальше ничего не происходит, хотя по логике вещей во вкладке "view" должен быть результат сканирования, а там шиш.

Форум Aprilia Club » Aprilia » Dorsoduro 750/900/1200 » Проводим диагностику без дилеров
  • Страница 2 из 8
  • «
  • 1
  • 2
  • 3
  • 4
  • 7
  • 8
  • »
Поиск:

Клуб любителей мотоциклов Aprilia © 2022
